一、 概述

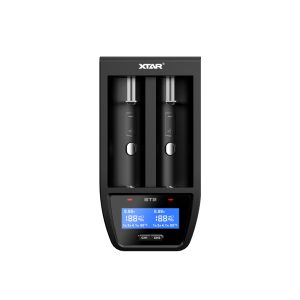

SV2充电器是一款专业的双通道完全独立充电的智能锂离子和镍氢、镍镉电池充电器。采用微电脑对电池进行精确检测，实时显示电池电量百分比。带LCD显示，能显示出电池的电量、充电百分比、充电电流档位等信息。充电电流档位有0.25A-0.5A-1.0A-2.0A四档，对不同容量的锂电池和镍氢、镍镉电池都能完美兼容。既能对较小容量的电池进行匹配充电，同时也能对较大容量的电池进行匹配充电。适用于额定电压为3.6/3.7V的10440/14500/14650/16340/17335/17500/17670/18350/18500/18650/18700/22650/25500/26650/32650锂离子电池和AAAA/AAA/AA/A/SC/C/D镍氢、镍镉电池充电，支持混充功能。真正做到电池类型与电池容量的全面兼容。充电器各通道间相互独立，互不影响。锂离子电池采用三段式（TC-CC-CV）充电。镍氢镍镉电池采用脉冲充电，专业的0△V，-△V判饱，并具有超时停充，过充电压保护等功能，同时所有类型的电池都具有0V电池激活和判定坏电池的功能，实时检测每只电池的状态，进行智能安全充电。

本充电器采用高效的PWM智能降压技术，为充电管理系统提供充电能量。电路元件发热量小，大大降低能量损耗，性能更可靠，充电更安全高效。

本充电器具有电池反接保护和短路保护，防止因电池反放、异物等原可因引起的短路，完全不用担心烧毁电路的风险！

本充电器具有过放电池激活功能，可以修复不同程度过放电的电池，修复和充电自动一气呵成，省心，省事！

二、 充电器特性参数

2.1、充电技术参数

额定输入电源	12.0V DC/2.0A
0.25A档充电电流	250±25m A
0.5A档充电电流	500±50m A
1.0A档充电电流	1000±80m A
2.0A档充电电流	2000±120m A
锂离子电池充电截止电压	4.20±0.05V
镍氢、镍镉电池充饱电压	1.45±0.1V
0.25A充电截止电流	≤60mA
0.5A充电截止电流	≤60mA
1.0A充电截止电流	≤100mA
2.0A充电截止电流	≤120mA
激活/涓充电流	100mA
外接电源待机电流	≤30m A（节能模式）
自动再充电阀值电压	3.90±0.15V
0V激活电压范围	0-2.0V
空载电压	4.80±0.20V
工作温度	0-40℃
贮存温度	0-70 ℃

三、产品性能表现

3.1、 LCD显示内容说明：

 3.1.1、电池电量

   电池电量分为五小格，每一小格表示20%电量。充电时五格电量从下到上依次点亮，达到五格点亮时为100%电量，充电完成。

3.1.2、电量百分比

       表示充电电池电量百分比，从0－100%变化，变化率为1%。充电时电量百分比从小到大变化，达到100%时表示充电完成。

3.1.3、充电电流档位

 0.25A：表示当前充电电流档位是0.25A

0.5A：表示当前充电电流档位是0.5A

      1.0A：表示当前充电电流档位是1.0A

2.0A：表示当前充电电流档位是2.0A

3.2、LED指示：

      红色LED灯：表示在识别、激活、充电等状态。

      绿色LED灯：表示待机、充电完成、反接电池、镍氢涓充等状态。

3.3 充电状态电量指示及意义：

3.3.1、锂离子电池电量指示如下：

电池电压范围	电池电量	电量显示状态
		电池外框图标	第1格	第2格	第3格	第4格	第5格
0－2.0V	激活状态（红色LED灯亮）	前十分钟激活状态按镍氢电池电量百分比显示
2.0-3.62V	0-19%（红色LED灯亮）	常亮	流水闪	流水闪	流水闪	流水闪	流水闪
3.62-3.80V	20-39%（红色LED灯亮）	常亮	常亮	流水闪	流水闪	流水闪	流水闪
3.80-4.00V	40-59%（红色LED灯亮）	常亮	常亮	常亮	流水闪	流水闪	流水闪
4.00-4.15V	60-79%（红色LED灯亮）	常亮	常亮	常亮	常亮	流水闪	流水闪
4.15V-未充饱	80-99%（红色LED灯亮）	常亮	常亮	常亮	常亮	常亮	流水闪
电池饱和	100%(绿色LED灯亮)	常亮	常亮	常亮	常亮	常亮	常亮

3.3.2、镍氢、镍镉电池电量指示如下：

电池电压范围	电池电量	电量显示状态
		电池外框图标	第1格	第2格	第3格	第4格	第5格
0-1.36V	0-19%（红色LED灯亮）	常亮	流水闪	流水闪	流水闪	流水闪	流水闪
1.36-1.38V	20-39%（红色LED灯亮）	常亮	常亮	流水闪	流水闪	流水闪	流水闪
1.38-1.40V	40-59%（红色LED灯亮）	常亮	常亮	常亮	流水闪	流水闪	流水闪
1.40-1.46V	60-79%（红色LED灯亮）	常亮	常亮	常亮	常亮	流水闪	流水闪
1.46V-未充饱	80-99%（红色LED灯亮）	常亮	常亮	常亮	常亮	常亮	流水闪
电池饱和	100%(绿色LED灯亮)	常亮	常亮	常亮	常亮	常亮	常亮



   3.4、采用高精度单片机实时检测充电电压与充电电流，通过特殊算法，能精确计算出电池充饱程度，在锂离子充电器行业处于领先技术水平。精准的截止电压，从而保证电池可以完全充电饱和又不至于过充，优于业界通用标准。

   3.5、本充电器可调充电电流范围大，四档可调分别为0.25A-0.5A-1.0A-2.0A，对不同容量的电池，都能选择合适的充电电流档位，既能快速充满，又不至于损伤电池。

3.6、电池充电饱和后，充电器会自动停止充电，电量格子五格全满，电量百分比显示“100%”，充电指示LED灯由红转绿显示。

3.7、LCD可直观显示电池电量、电量百分比、充电电流档位等，让用户对电池的充电状态了如指掌。长按按键1.5S关闭背光， 1分钟内无任何按键动作或无电池放入，背光自动转为低亮模式，点按开关或有电池放入，重新以高亮显示，方便用户读取数据。

3.8、锂离子电池采用涓流—恒流—恒压充电方式，电池充饱后（充电器自动停止对电池进行充电），当电池电压低于约3.9V时，充电器会自动重启充电功能，以避免用户长时间未取下电池，因电池本身自放电或者其它原因，导致电池电压低或过放问题。

3.9、镍氢、镍镉电池采用脉冲充电，0△V, -△V判饱，具有超时（16H）停充，过充电压保护。充电完成后涓流（以约1/20的占空比，停20S以档位电流充电1S交替）补充2小时停止充电，补充电流期间充电指示亮绿色LED灯，电量格子五格全满，电量百分比显示“0%”。

3.10、本充电器可以充锂离子电池、镍氢、镍镉电池且支持混充功能。具有智能识别镍氢、镍镉电池、过放锂离子电池的功能。充电器待机时，将镍氢、镍镉电池或过放锂离子电池（电池 电压≤约2.0V）正确置入充电通道，充电器进入电池类型识别状态。识别过程中，以镍氢电池来显示电量百分比。若10分钟内电池电压仍低于0.5V，则判定该电池过放或已损坏，充电器停止对电池充电，相应通道电量格子全部熄灭，显示出电池的外框，电量百分比为“”。若10分钟内电池电压仍为0.5－2.0V之间，则判定该电池为镍氢电池，启动镍氢充电功能。若10分钟内电池电压随时≥2.0V，则随时判定为锂离子电池，启动锂离子充电功能，电量百分比同时转成锂电池电量百分比。

   3.11、充电器处于待机状态时，如果有通道电池反接，充电器相应通道不会启动充电，无电池电量格子与电量百分比显示，如待机状态一样，不影响另一通道正常的充电功能。

3.12、本充电器有四档电流可调，分别为0.25A、0.5A、1.0A、2.0A档。具有输入电源动态管理功能，当输入电源不足时，自动逐级降低充电电流。如果输入不足够支持最低充电电流“0.25A”时，充电器停止充电。

3.13、为不同型号的锂离子电池，镍氢、镍镉电池充电，其充电档位选择推荐如下：

    A、0.25A档：适用于为容量≤1000mAh的锂离子电池和镍氢、镍镉电池充电。

    B、0.5A档：适用于为容量>1000mAh,≤2000mAh的锂离子电池和镍氢、镍镉电池充电。

     C、1.0A档：适用于为容量>2000mAh,≤4000mAh的锂离子电池和镍氢、镍镉电池充电。

    D、2.0A档：适用于为容量>4000mAh的锂离子电池和镍氢、镍镉电池充电。

3.14、净重：115g。

3.15、外形尺寸：L117.5*W74*H38mm。



四、使用方法

4.1、用标配的适配器正确连接充电器，充电器接通电源后，系统开始自检，LCD所有字段全显，红色LED灯点亮。约1S后电池电量格子、电量百分比熄灭，充电电流档位保留默认的“1.0A”，LED灯由红转绿显示，进入待机状态。

4.2、在待机状态下，将电池正确放入充电器槽内，相应的电量百分比和对应的电量格子点亮，同开始软启动充电，充电指示LED灯由绿转红，电量格子动态流水闪烁。

4.3、充电器默认充电电流档位是1.0A，点按按键切换充电电流档位顺序为2.0A－0.5A－1.0A。任何档位快按两次进入0.25A档，在0.25A档点按恢复默认的1.0A。

4.4、充电器在无电池置入或按键按下时，1分钟后会自动进入节能模式，LCD背光以较低亮度点亮。当重新按键或有电池置入时，背光灯自动以高亮模式点亮。长按按键约1.5秒可完全关闭背光。

4.5、电池充电饱和后，自动停止对电池进行充电，电池电量五格全显，电量百分比显示“100%”，表示充电完成，拔出电池即可。



五、注意事项

5.1、本充电器内置短路保护功能，只能保护充电器接口短路时不损坏充电器。 该功能不能预防电池本身短路，请测试时拔下电池。将通道1、通道2的各自正负极短路，充电器进入电池判别状态，如果短路保持10分钟后，屏幕显示电池外框，电量显示“0%”，充电指示LED灯转绿，停止识别，不会对充电器造成损伤。

5.2、充电器待机时，将过放电池（电池电压≤2.0V），正确置入充电通道时，充电器处于电池判别状态。此时电量格子流水闪烁，电量百分比按镍氢电池指示。若10分钟内电池电压仍低于0.5V，充电器停止判别，电量百分比为0%，显示电池外框，电量格子全部熄灭，此时请检查电池是否损坏。因电池品牌，过放次数，容量等不同，其激活的时间也会有差异，过放严重的电池可能无法修复。电池修复完成后自动进入充电状态。

5.3、本品适用于3.6/3.7V的可充电的锂离子电池和镍氢、镍镉电池。请不要对不适合用于此充电器的电池充电，否则可能会造成危险。

5.4、本充电器有四个充电电流档位供用户选择使用，用户需根据电池本身性能和使用状况选择不同的充电电流档位进行充电，以达到慢充、中速充电和快充的目的。为确保电池使用寿命和安全问题，建议用户参考产品使用方法。

5.5、对于低容量的电池若采用相对大的充电电流，可能会造成电池不能完全充饱、过热、甚至损坏的问题。为了延长电池循环使用寿命建议尽量采用0.25A档充电，这样电池可充得相对饱和一点，同时对电池寿命也有好处。

5.6、本充电器输入电源为12V/2.0A，请使用标配适配器或其它12V/2.0A以上的适配器，以保证充电器正常工作。如果充电过程中电流档位自动降档，表示当前适配器功率不足，充电器自动降低充电电流。如果适配器不足够支持最低0.25A充电时，充电器则停止工作。

5.7、本充电器的输入额定电压为12V，请不要将超过12.6V的电源适配器接入本充电器，否则会有损坏充电器的危险。

5.8、请在干燥的环境里使用以免发生漏电。
