近期有小伙伴在浏览了我们的官网电池参数后，提出了一个小思考题，“为什么有些电池在是否有保护板一栏，标明是，而有些则标明不是？电池带不带保护板有何区别？”今天小编就和大家聊聊电池保护板那些事儿。



 一、什么是锂电池保护板？

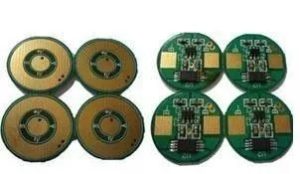

 锂电池保护板  资料来源百度

保护板，即起保护作用的线路板。主要由电子电路组成，在-40℃至+85℃的环境下时刻准确地监视电芯的电压和充放回路的电流，及时控制电流回路的通断。



普通锂电池保护板通常包括控制IC、MOS开关、电阻、电容及部分辅助器件。其中控制IC，在一切正常的情况下控制MOS开关，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯安全。值得一提的是，XTAR早在2006年，就将保护板应用于单颗锂电池上，属全球首创！



二、锂电池保护板有哪些功能？

顾名思义，锂电池保护板就是保护锂电池的。锂电池保护板具有过充、过放、过流、反接保护四大功能。

XTAR 充电器一样具备四大保护功能

1）过充保护功能：

过充保护功能是指在达到某个电压时，禁止由充电器继续充电。即将控制过充的MOS管进入关断状态，停止充电。



2）过放保护功能：

过放电保护功能是在电池的电压变低时，停止对负载放电。将控制过放的MOS管进入关断状态，禁止其放电。该过程正好与过充电检测时的动作相反。



3）过流保护功能：

过电流保护功能是在消耗大电流时停止对负载的放电，此功能目的在于保护电池及MOS管，确保电池在状态下的安全性。过电流检测之后，电池与负载脱离后将恢复到常态，可以再充电或放电。



4）短路保护功能：

短路保护原理同3。



三、为什么锂电池要加保护板

给电池加上加保护板是为了用户安全。锂电池有它的安全放电充电和过流限制。加保护板就是为了在用锂电池的时候这些数值不超过安全范围。

锂电池充电最好选择有过充保护的充电器

比如一款锂电池安全电压上限是4.25V，如果不加板子，在使用不带过充保护的充电器充电时，就会一直充下去。就像一个人吃饱了，你还叫他一直吃，最后就是撑死，锂电池也会撑死。加保护板的作用就是在他充饱的时候停止充电。



放电和过流检测的原理也是一样的，因此，加了保护板的电池，可以控制锂电芯在规定的工作环境内工作。充电保护电压一般在4.25V保护，放电保护一般在2.75V保护，充电电流可在锂电池的最大承受范围内，安全性大大提高。



四、为什么有些电池不加保护板？



给电池带保护板同样会限制输出电流。一般来说保护板上有芯片，单芯片的2A左右，双芯片的4A左右。

电子烟电池一般不带保护板

而生活中许多大功率设备如电子烟、航模、电动车等需要大电流供电，因容易被暴力使用（指过度充放电），电池寿命相对较低；同时电池体积小，常规的大功率保护板体积太大；超低内阻的保护板其价格又非常昂贵。为了降低其放电损耗，提高性价比，一般不加保护板，而选择在受电设备上做电池的保护功能。



五、三招教您识辨锂电池是否有保护板

如何识辨锂电池是否带保护板呢？小编给大家分享几个小方法：

1）看电池套筒参数：

电池套筒有“”Protecetion of Over-charge ”字样



如图，厂商在电池上加保护板时一般会标明电池是已加保护板的。如您电池套筒上有”Protecetion of Over-charge….”或“过充/过放保护”等字样时，表明该电池是加了保护板的。



2）使用卡尺测量电池长度

有保护板的18650电池长度一般大于65mm



如图，18650锂电池它的长度就是65mm，加板的是则是超出这个长度，一般是69-71mm。（使用金属卡尺测量电池长度时，请在正负极处垫上绝缘体如纸张等，以免出现安全事故）



3）计算电池放电倍率

在前边的小课堂中，小编已经讲过动力型电池为维持大电流放电是不带保护板的。大家通过计算电池的放电倍率（放电电流/额定容量=放电倍率）来判断电池是否带保护板。



XTAR 18650电池示例



例如，一颗18650电池，额定容量2600mAh，持续放电电流30A，那么放电倍率约为11C，属于动力电池（放电倍率在10C左右及以上），那么我们可以判断该电池是不带保护板的。（注：此法主要针对动力电池）



小tips：目前市面上并非所有电池都带有保护板，因此用户在购买充电器时最好选择带充电保护功能（例如XTAR家族充电器），这样不仅可以延长电池使用寿命，还能有效避免充电风险哦。
