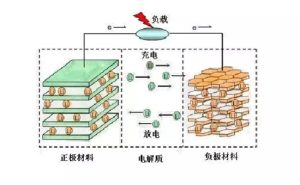

锂电池PACK设计过程中一定会用到锂电池保护板或者相应的BMS，甚至于各种通信协议，但是锂电池保护十分重要，这些必须要要知道保护芯片工作原理，只有了解这些基本的保护芯片工作原理，才能更好的设计锂电池组，甚至可以协助品质部分一起分析异常电池或电路。



1、保护芯片工作原理中的主要元器件的介绍：

IC：它是保护芯片的核心，首先取样电池电压，然后通过判断发出各种指令。MOS管：它主要起开关作用



2、保护芯片正常工作：保护芯片上MOS管刚开始可能处于关断状态，电池接上保护芯片后，必须先触发MOS管，P+与P-端才有输出电压，触发常用方法——用一导线把B-与P-短接。



3、保护芯片过充保护：在P+与P-上接上一高于电池电压的电源，电源的正极接B+、电源的负极接B-，接好电源后，电池开始充电，电流方向如图所示的I1的流向电流从电源正极出发，流经电池、D1、MOS2到电源负极（这时MOS1被D1短路），IC通过电容来取样电池电压的值，当电池电压达到4.25v时，IC发出指令，使引脚CO为低电平，这时电流从电源正极出发，流经电池、D1、到达MOS2时由于MOS2的栅极与CO相连也为低电平，MOS2关断，整个回路被关断，电路起到保护作用。



4、保护芯片过放保护：在P+与P-上接上一合适的负载后，电池开始放电其电流方向如I2，电流从电池的正极经负载、D2、MOS1到电池的负极，（这时MOS2被D2短路）；当电池放电到2.5v时IC采样并发出指令，让MOS1截止，回路断开，电池被保护了。



5、过流保护：在P+与P-上接上一合适的负载后，电池开始放电其电流方向如I2，电流从电池的正极经负载、D2、MOS1到电池的负极，（这时MOS2被D2短路）；当负载突然减小，IC通过VM引脚采样到突然增大电流而产生的电压这时IC采样并发出指令，让MOS1截止，回路断开，电池被保护了。



6、短路保护：在P+与P-上接上空负载后，电池开始放电其电流方向如I2，电流从电池的正极经负载、D2、MOS1到电池的负极，（这时MOS2被D2短路）；IC通过VM引脚采样到突然增大电流而产生的电压这时IC采样并发出指令，让MOS1截止，回路断开，电池被保护了。
